LED 램프를 가진 전체가 다 보이는 아날로그 사진기 CCTV 테스트 감시자 IP 주소 검사



LED 램프를 가진 전체가 다 보이는 아날로그 사진기 CCTV 테스트 감시자 IP 주소 검사





묘사:



새로운 CCTV 검사자는 IP 사진기, 아날로그 사진기와 네트워크 장치의 현지 임명 그리고 정비를 위해, 단말 표시, PTZ 통제, DC12v 출력 전력의, 오디오 시험, 색깔 막대기 발전기와 더불어, 찾는 이전 모형에 동일하 케이블 테스트 개발됩니다, 및 RS 485 자료. 새로운 개발한 기능은 POE 전력 공급 테스트, PING 테스트, 시각적인 결함 거주, IP 주소 검사, 영상 스냅, 영상 기록, 심상 확대, 항구 흔들림, LED 램프 등등을 포함합니다. 보안감청 체계에 있는 BNC 케이블 테스트를 위해 디자인한 전문화되는 새로운 검사자는 또한 TDR 케이블 테스트에서 건축했습니다. 이 기능은 정확하게 BNC 케이블과 네트워크 케이블의 중지점을 측정하고 위치를 단락시킬 수 있습니다. 쉬운 가동 및 휴대 가능으로 디자인된 새로운 검사자는 분야에 있는 CCTV 체계를 만들어, 일 효율성을 시간을 감소시켜서 개량하 설치하고 유지하기 위하여 cctv 기술공 또는 설치자를 위해 간단한.





특징:



1. IP 주소 검사는 새로운 연결한 IP 사진기를, 빨리 IP 주소 및 다른 네트워크 장치를 찾습니다

2. 검사에 케이블을 다십시오, 연결한 케이블을 찾아내게 쉬운 특정한 신호를 보내십시오

3. 움직일 수 있는 마이크로 컴퓨터 SD

4. 밤에 운영하게 쉬운 LED 램프

5. 시각적인 결함 거주, 유지하는 섬유 네트워크 건설하는, 섬유 프로젝트 광학적인 구성요소 제조 및 연구에 있는 불가결 공구입니다.

6. 10x 급상승은, 비디오 영상 사용하기 편한 세부사항을 전망하기 위하여 확대될 수 있습니다

7. 맞다는 것을 PING 테스트, 시험 IP 사진기 또는 다른 네트워크 장치의 이더네트 포트 일 일반적으로, 및 IP 주소

8. POE 전압 측량은 IP 사진기, 무선 AP 장치 및 다른 PD 장치에, POE 스위치의 전압을 시험합니다

9. 특별한 신호를 보내서 연결한 POE 스위치 항구를 찾아내게 쉬운 흔들림을, 연결한 POE 항구 경경할 것입니다 특별한 주파수에 향하십시오

10. TDR 중지점과 단락 측량 (BNC 케이블, 네트워크 케이블 etc.)





기능:



1. 영상 신호 테스트

새로운 cctv 검사자, 붙박이 높은 정의 3.5" LCD-TFT 480 (RGB) x320

전체가 다 보이는 전시 화면, 쉬운 그리고 직접 사진기 심상 질을 표시합니다

지원 PAL/NTSC

LCD 스크린 광도/대조/조정가능한 색 채도. 분야 건축과 유지 관리 사항을 위해 적당한



2. 영상 신호 수준 시험

영상 감도 묽게함을 시험하십시오, 더 긴 영상 신호 케이블은 심상이 희미한 원인이 되고, 심상 역학 범위를 감소시킵니다, 영상 신호는 너무 강합니다, 사실상 그림자를 일으키는 원인이 되고, 심상의 날카로움을 감소시킵니다.

그것은 또한 진짜 전시 영상 수평 가치, 범위에서, 고시 일 것입니다 스크린에 있는 전시 할 수 있는 경우에.



3. F1의 F2 사용자 정의 단축 키

사용자 정의 단축 키는 엔지니어를 위한 효율성 개량을 위해, 언제나 누릅니다, 운영하게 쉬운 디자인됩니다.



4. TDR 브레이크 포인트와 (선택) 단락 측량

새로운 기능: TDR 케이블 테스트는, 정확하게 BNC 케이블, 네트워크 케이블, 조종 케이블 브레이크 포인트를 측정하고 위치를 단락시킵니다. 그것은 일 효율성을 개량합니다.



5. 시각적인 결함 거주

650nm 파장을 가진 시각적인 결함 거주는 빨간 다중 상태와 단일 모드 섬유의, 그리고 지속적인 발광 및 1HZ 구부리고는 그리고 파손을 시험하기 위하여의 레이저 소스 2Hz 조절 광선 출력 방출할 수 있습니다. , 유지하는 섬유 네트워크 건설하는, 섬유 프로젝트 광학적인 구성요소 제조 및 연구에 있는 불가결 공구입니다.





명세:



모형			HVT-2621 /2621T (VI 발생)
영상 시험
신호 형태			NTSC/PAL (자동차는 적응시킵니다)
전시			3.5 인치 디지털 방식으로 TFT-LCD, 480 (RGB) x 320 해결책
LCD 조정			광도, 대조, 조정가능한 포화
영상 IN/OUT			1개의 수로 BNC 입력 & 1 수로 산출
영상 산출 형태			1.0 Vp-p
영상 수평 시험
수평 시험			분노 또는 mV에서 측정되는 영상 신호
PTZ 관제사
커뮤니케이션			지원 RS232와 RS485
PTZ 의정서			PELCO-D/P Samsung, Panasonic, Lilin, Yaan, 등등과 같은 30 의정서와 호환이 되는.
보드율			600,1200,2400,4800,9600,19200,57600,115200bps
영상 신호 발생
색깔 막대기 발전기			산출 시험 감시자 영상을 위한 1개의 수로 PAL/NTSC 색깔 막대기 영상 신호 케이블. (빨강, 녹색, 파랗고, 백색과 까만 색깔)
UTP 케이블 검사자
UTP 케이블 시험			UTP 케이블 연결 상태를 시험하고 스크린에서 표시하십시오. 수를의 읽으십시오 시험 상자.
DC12V 1A 전원 출력
DC12V 전원 출력			사진기를 위한 산출 DC12V1A 힘
오디오 입력 시험
오디오 입력 시험			선불용에 픽업 그리고 다른 음향 기재를 시험하십시오
RS485 데이터 분석
자료 감시자			붙잡음은 제어 장치에서 명령 자료를 분석합니다
10x 급상승 심상
Image10x 급상승			밖으로 10x 급상승 화상 표시와 영상
사진, 영상 기록, 기록적인 재생
사진			스냅은 도트 JPG 파일로 현재 심상을 저장합니다
영상 기록			영상 기록과 저장 파일
기록적인 재생			저장을 전망하기 위하여는 SD 카드에서 신청하십시오
흔들림을 향하십시오
흔들림을 향하십시오			연결한 POE 항구를 빨리 찾아내십시오.
IP 주소 검사, 연결 감시자, PING 시험
IP 주소 검사	연결한 IP 사진기 또는 다른 네트워크 장비 IP 주소를 빨리 알아내십시오.
감시자를 연결하십시오	점유된다는 것을 IP 주소를 검사하십시오
PING 테스트	다른 네트워크 장비의 IP 사진기 또는 이더네트 포트를 일 시험하십시오 일반적으로, IP 주소를 검사하거든
PoE 검사자
PoE 검사자		전력 공급 전압 및 케이블 연결 국가를 표시하십시오
TDR 케이블 검사자 (T 모형만을 위해)
영상 수평 미터		(T 모형만을 위해)
영상 수평 미터		최고봉 영상 신호 수준, 동기 신호 수준, 컬러버스트 채도  수평 측량
TDR 케이블 검사자		정확하게 BNC 케이블, 네트워크 케이블, 조종 케이블 브레이크 포인트를 측정하고 위치를 단락시킵니다.
시각적인 결함 거주
시각 결함 거주		섬유의 구부리 그리고 파손을 시험하십시오 (SM와 섬유 MM)
힘
힘 접합기			DC 5V (1.5A)
건전지			붙박이 3.7V 리튬 중합체 건전지, 3000mAh
재충전용			3-4 시간을 위탁한 후에, 노동 시간은 11 시간을 지속합니다
낮은 소비			에너지 절약 기술, 건전지 아이콘 실시간 표시
매개변수
가동 조정			영어/중국어 및 다른 언어 OSD 메뉴
떨어져 자동차			5-60 (분)
Keytone			온/오프
일반
작동 온도			-10℃ ~+50℃
작동 습도			30%~ 90%
차원/무게			194mm x 112mm x 48mm/540g





신청:



1. 안전 정비와 네트워크 기술설계에 있는 케이블의 다른 끝을 알아내십시오

2. CCTV 시스템 설치와 정비

1 사진기 테스트에서 — 3. 돔 사진기와 모두
— 4. CCTV 전달 수로 테스트
5. — PTZ 관제사

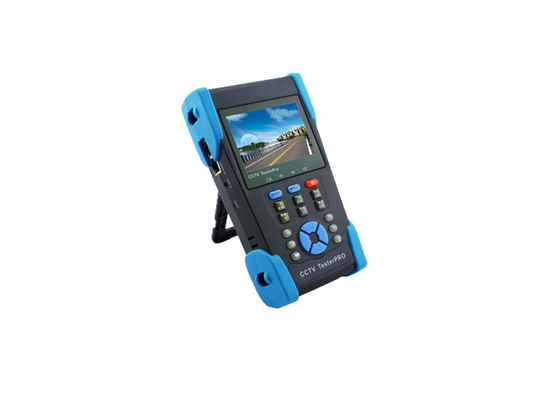

제품 사진:
