TFT-LCD CCTV 시험 감시자 케이블과 통제 PTZ 사진기 영상 신호 수준



TFT-LCD CCTV 시험 감시자 케이블과 통제 PTZ 사진기 480x320 RGB





빠른 세부사항:



새로운 CCTV 검사자는 IP 사진기, 아날로그 사진기와 네트워크 장치의 현지 임명 그리고 정비를 위해, 단말 표시, PTZ 통제, DC12v 출력 전력의, 오디오 시험, 색깔 막대기 발전기와 더불어, 찾는 이전 모형에 동일하 케이블 테스트 개발됩니다, 및 RS 485 자료. 새로운 개발한 기능은 POE 전력 공급 테스트, PING 테스트, IP 주소 검사, 영상 스냅, 영상 기록, 심상 확대, 항구 흔들림, LED 램프 등등을 포함합니다. 보안감청 체계에 있는 BNC 케이블 테스트를 위해 디자인한 전문화되는 새로운 검사자는 또한 TDR 케이블 테스트에서 건축했습니다. 이 기능은 정확하게 BNC 케이블과 네트워크 케이블의 중지점을 측정하고 위치를 단락시킬 수 있습니다. 쉬운 가동 및 휴대 가능으로 디자인된 새로운 검사자는 분야에 있는 CCTV 체계를 만들어, 일 효율성을 시간을 감소시켜서 개량하 설치하고 유지하기 위하여 cctv 기술공 또는 설치자를 위해 간단한.





특징:



— 1. 3.5는 전체가 다 보이는 TFT-LCD, 480 (RGB) x320를 조금씩 움직입니다

2. — 낮은 소비, 11 시간 동안 일

3. 선택 — OSD 메뉴, 영어, 중국어 및 다른 언어

4. — LCD 스크린 광도/대조/조정가능한 색 채도

5. —는 자동적으로 NTSC와 PAL —의 비디오 모드를 확인하고 적응시킵니다

6. 영상 색깔 막대기를 영상 수로를 시험하기 위하여 받아서 강화된 colorbar 발전기, 일반적으로 전달하십시오

7. — 움직일 수 있는 마이크로 컴퓨터 SD

9. 밤에 운영하게 쉬운 — LED 램프

10. — 사용자 정의 단축 키 (F1와 F2)

— 11. 10x 급상승은, 비디오 영상 사용하기 편한 세부사항을 전망하기 위하여 확대될 수 있습니다

12. — 스냅은 SD 카드에 있는 도트 JPG 파일로 현재 심상을 저장합니다

13. 맞다는 것을 — PING 테스트, 시험 IP 사진기 또는 다른 네트워크 장치의 이더네트 포트 일 일반적으로, 및 IP 주소

14. — IP 주소 검사는 연결한 IP 사진기 및 다른 네트워크 장치를, 빨리 IP 주소를 찾습니다

15. — POE 전압 측량은 IP 사진기, 무선 AP 장치 및 다른 PD 장치에, PoE 스위치의 전압을 시험합니다

16. 특별한 신호를 보내서 연결한 PoE 스위치 항구를 찾아내게 쉬울 것이 — 장치 항구 흔들림은 특별한 주파수에, 연결한 PoE 항구 경경할 것입니다.

— 17. 연결 감시자; 점유하는 조정 IP 주소를 검사하십시오

— 18. TDR 중지점과 단락 측량 (BNC 케이블, 네트워크 케이블 etc.)

19. — PTZ 주소 검사는 PTZ 사진기의 ID 높은 쪽으로, 찾습니다.

20. — 네트워크 케이블과 전화선은 테스트, 연결과의 순서를 표시합니다

근거리 통신망 케이블의

— 21. 다중 프로토콜. 30개 이상 PTZ 의정서를 지원합니다. PELCO-P와 같은 PELCO-D,

SAMSUNG

22. 지원 RS232/RS485/RS422의 비율 600 ~ 조정가능한 115200bps

23. — 리튬 이온 중합체 건전지. 장치는 진보된 동력 조절 및 보호 회로를 채택합니다

— 24. 스크린에 자료 그리고 심상을 동시에 안으로 표시하십시오.

— 25. 기차가 거의 불필요하다 사용을 위해 쉬운





기능:



1. 영상 신호 수준 시험

영상 감도 묽게함을 시험하십시오, 더 긴 영상 신호 케이블은 심상이 희미한 원인이 되고, 심상 역학 범위를 감소시킵니다, 영상 신호는 너무 강합니다, 사실상 그림자를 일으키는 원인이 되고, 심상의 날카로움을 감소시킵니다.

 그것은 또한 진짜 전시 영상 수평 가치, 범위에서, 고시 일 것입니다 스크린에 있는 전시 할 수 있는 경우에.



2. PTZ 관제사

입력 비디오 영상을 표시하십시오. P/T 단위 심상 밖으로 확대합니다 가려내고/경사. 의정서, 통신 포트, 보드율, PTZ ID의 팬/경사 속도 같이 제어 매개변수를 설치하십시오; 세트와 외침 미리 설치 위치



3. 강화된 색깔 막대기 발전기

영상 생성의 PAL/NTSC 다 체계 색깔 막대기 영상 발전기 (바꿀 수 있는 8 체계, 다채로운 송신/수신 8 체계는 상상합니다). 영상 색깔 막대기를 영상 수로를 시험하기 위하여 받아서 일반적으로 전달하십시오. 그리고 색깔이 광학적인 영상 전송기와 같은 실지 시험의 비디오 전송을 위해 및 수신기 적당한 전송 손실 때문에 다르다는 것을, 또는 방해, 그것 재판관 영상 케이블 등등.

새로운 기능 색깔 막대기는 교대 심상을 시험할 수 있습니다.

백색 까만 점 등등이 있으십시오 색깔 막대기 (, 검정 빨강, 녹색, 파란, 백색) 시험 감시자.



4. 출력 전력 DC12V 1A

검사자에서 DC12V (1A) 전원 출력을 가진 사진기를 강화하십시오. 전력 공급이 유효하 때 민주당원과 테스트를 위해 도움이 됩니다.





명세:



모형		HVT CCTV 검사자 HVT-2601 (여섯번째 발생)
영상 시험
신호 형태		NTSC/PAL (자동차는 적응시킵니다)
전시		3.5 인치 디지털 방식으로 TFT-LCD, 480 (RGB) x 320 해결책
LCD 조정		광도, 대조, 조정가능한 포화
영상 IN/OUT		1개의 수로 BNC 입력 & 1 수로 산출
영상 산출 형태		1.0 Vp-p
영상 수평 시험
수평 시험		분노 또는 mV에서 측정되는 영상 신호
PTZ 관제사
커뮤니케이션		지원 RS232와 RS485
PTZ 의정서		PELCO-D/P Samsung, Panasonic, Lilin, Yaan, 등등과 같은 30 의정서와 호환이 되는.
보드율		600,1200,2400,4800,9600,19200,57600,115200bps
영상 신호 발생
색깔 막대기 발전기		산출 시험 감시자 또는 영상 케이블을 위한 1개의 수로 PAL/NTSC 색깔 막대기 영상 신호. (빨강, 녹색, 파랗고, 백색과 까만 색깔)
UTP 케이블 시험
UTP 케이블 시험		UTP 케이블 연결 상태를 시험하고 스크린에서 표시하십시오. 시험 상자의 수를 읽으십시오.
DC12V 1A 전원 출력
DC12V 전원 출력		사진기를 위한 산출 DC12V1A 힘
오디오 입력 시험
오디오 입력 시험		선불용에 픽업 그리고 다른 음향 기재를 시험하십시오
RS485 데이터 분석
자료 감시자		붙잡음은 제어 장치에서 명령 자료를 분석합니다
심상의 10의 x 급상승
심상 10x 급상승		밖으로 10x 급상승 화상 표시와 영상
사진, 영상 기록, 기록적인 재생
사진		스냅은 도트 JPG 파일로 현재 심상을 저장합니다
영상 기록		영상 기록과 저장 파일
기록적인 재생		저장을 전망하기 위하여는 SD 카드에서 신청하십시오
흔들림을 향하십시오
흔들림을 향하십시오		연결한 POE 항구를 빨리 찾아내십시오.
IP 검사, 연결 감시자, PING 시험
IP 검사		연결한 IP 사진기 또는 다른 네트워크 장비 IP 주소를 빨리 알아내십시오.
감시자를 연결하십시오
감시자를 연결하십시오		점유된다는 것을 IP 주소를 검사하십시오
PING 테스트
PING 테스트		다른 네트워크 장비의 IP 사진기 또는 이더네트 포트를 일 일반적으로 시험하고, IP 주소를 검사하십시오
POE 검사자
POE 검사자		전력 공급 전압 및 케이블 연결 국가를 표시하십시오
TDR 검사자
TDR 검사자	브레이크 포인트와 단락 측량 (BNC 케이블, 전화선)
힘
힘 접합기	DC 5V (1.5A)
건전지	붙박이 3.7V 리튬 중합체 건전지, 3000mAh
재충전용	3-4 시간을 위탁한 후에, 노동 시간은 11 시간을 지속합니다
낮은 소비	에너지 절약 기술, 건전지 아이콘 실시간 표시
매개변수
가동 조정	영어/중국어 및 다른 언어 OSD 메뉴
떨어져 자동차	5-60 (분)
Keytone	온/오프
일반
작동 온도	-10℃---+50℃
작동 습도	30%-90%
차원 무게	194mm x 112mm x 48mm/540g

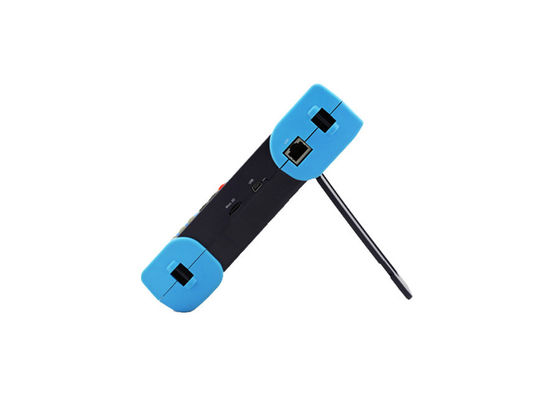

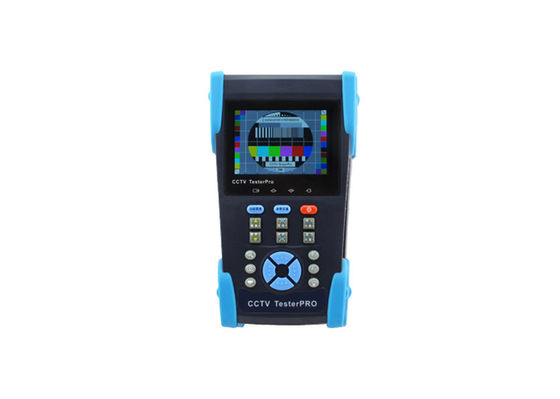

제품 그림:
